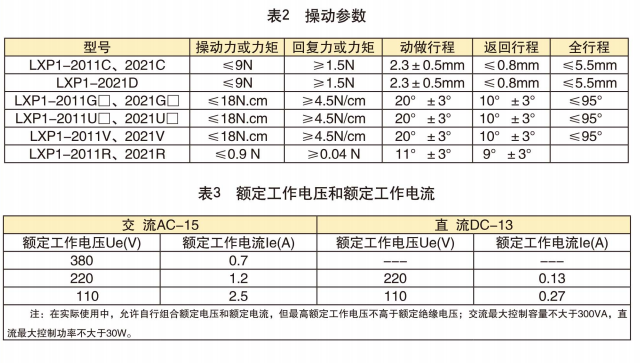

技術參數

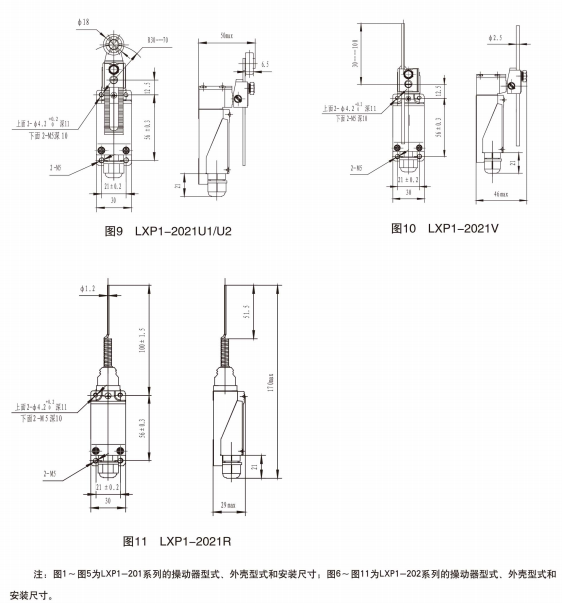

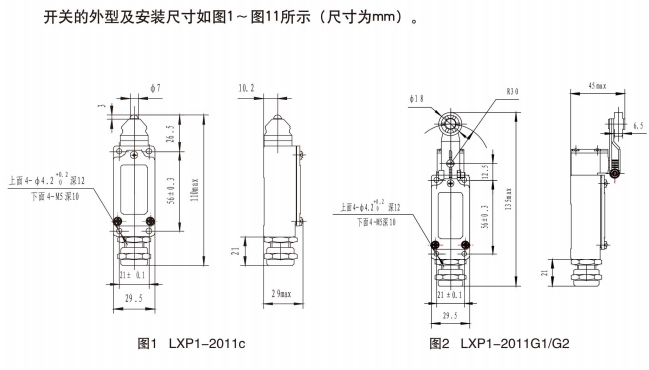

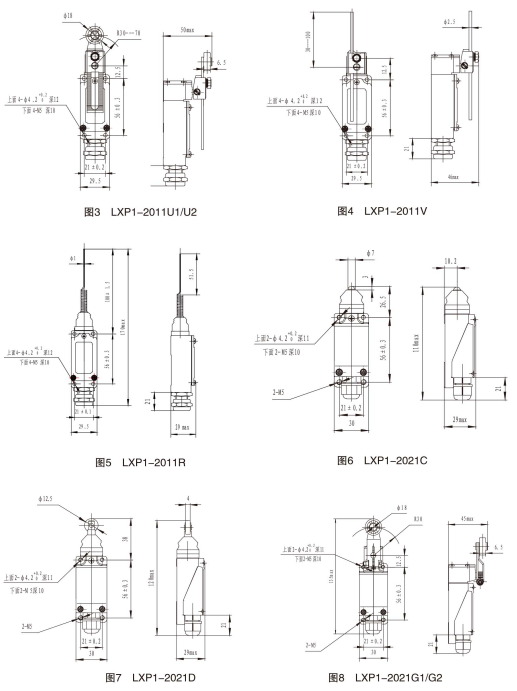

外形\安裝尺寸
訂貨須知
一、適用范圍及用途
LXP1-201、202系列行程開關(以下簡稱開關)適用于交流380V (50Hz~ 60Hz)及以下.
直流110V及以下的控制電路及輔助電路中,作為操縱、控制、限位、定位、信號、程序轉換.
等用途的機械開關。廣泛用于室內外機械、電子.輕工、軍工、交通運輸?shù)雀鱾€行業。該產品
分為201高端型和202普通型，用戶可根據實際需要自行選用。
二、使用和安裝條件
行程開關在下列條件下能保證可靠工作:
1.周圍空氣溫度.上限為+40°C,下限為-20"C; 201系列行程開關型號的周圍環境溫度
為-40°C ~ +85°C范圍內;
2.微動開關采用板前任意安裝，用螺釘緊固;
3.開關周圍局部微觀環境的污染等級為“污染等級3”;
4.開關的外殼防護等級為IP67。
三、結構
行程開關的結構分為三部分，即開關元件部分、防護外殼部分及操動系統。開關元件是一
個橋式雙斷點瞬動機構，具有一對常開和一對常閉觸頭。外殼內安裝開關元件加以防護，201
型外殼下端出線部分裝有M14金屬管接頭可接直徑φ6-8mm的電纜線202型外殼下端出線部分
裝有M12塑料管接頭可接直徑φ5- 7mm的電纜線。
操動系統部分制成6種不同類型，以適應不同的動作方式。開關的主體結構件操動器、操
動器蓋及殼體均由鋅鋁合金材料壓鑄成型，確保了開關的自身強度。開關的各連接及傳動部分
都裝有高性能的密封橡膠墊，其中201型采用硅膠橡膠，202采用丁腈橡膠因而開關具有可靠
的防塵、防水、防油性能，可以使用在室內及室外環境中。行程開關的具有的肯定斷開機構
(依據IEC60947-5- -1- 3標準)，能確保行程開關可用于安全電路中。

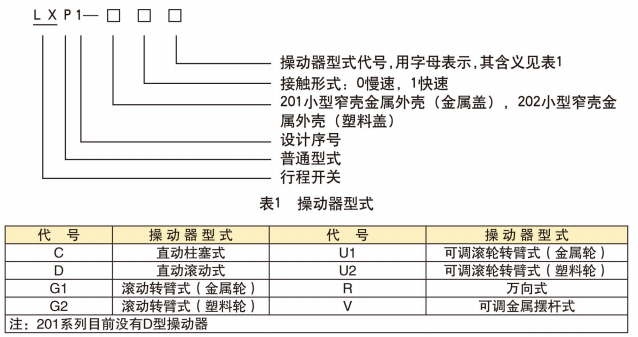

四、型號及含義
